Power Dispatching Console

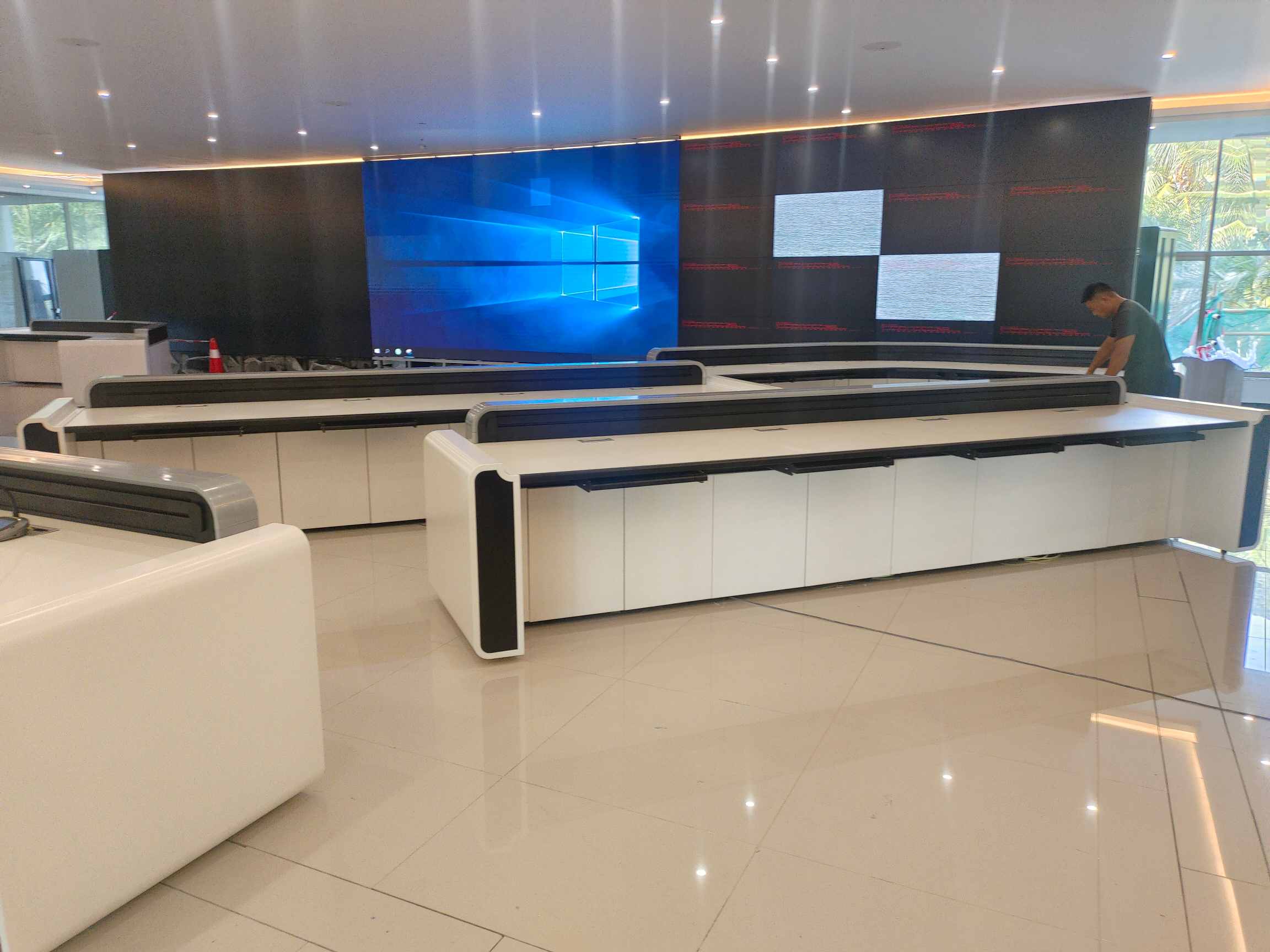

Power Dispatching Console från Kina TEMERY, även kallad grid control workstation eller power monitoring desk, är en dedikerad man-maskin interaktionsterminal för energikontrollmiljöer. Till skillnad från vanliga skrivbord, uppfyller den strikt kraftindustrins säkerhetsstandarder, EMC-krav och 24-timmarsdriftspecifikationer, som används i stor utsträckning i provinsiella/kommunala sändningscenter, distributionsövervakningsrum, termiska/vattenkraftverk och nya vind-solenergikontrollrum.

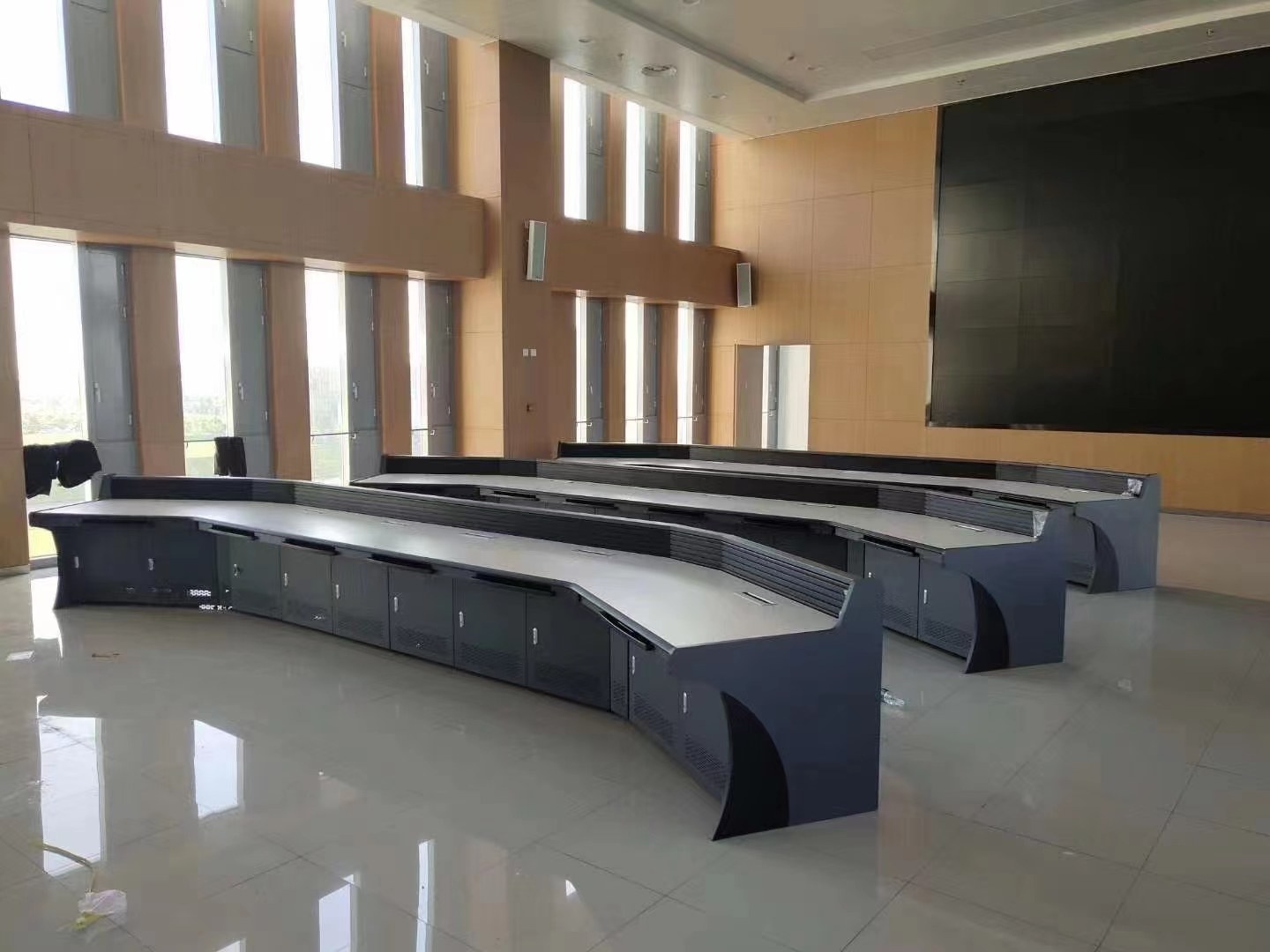

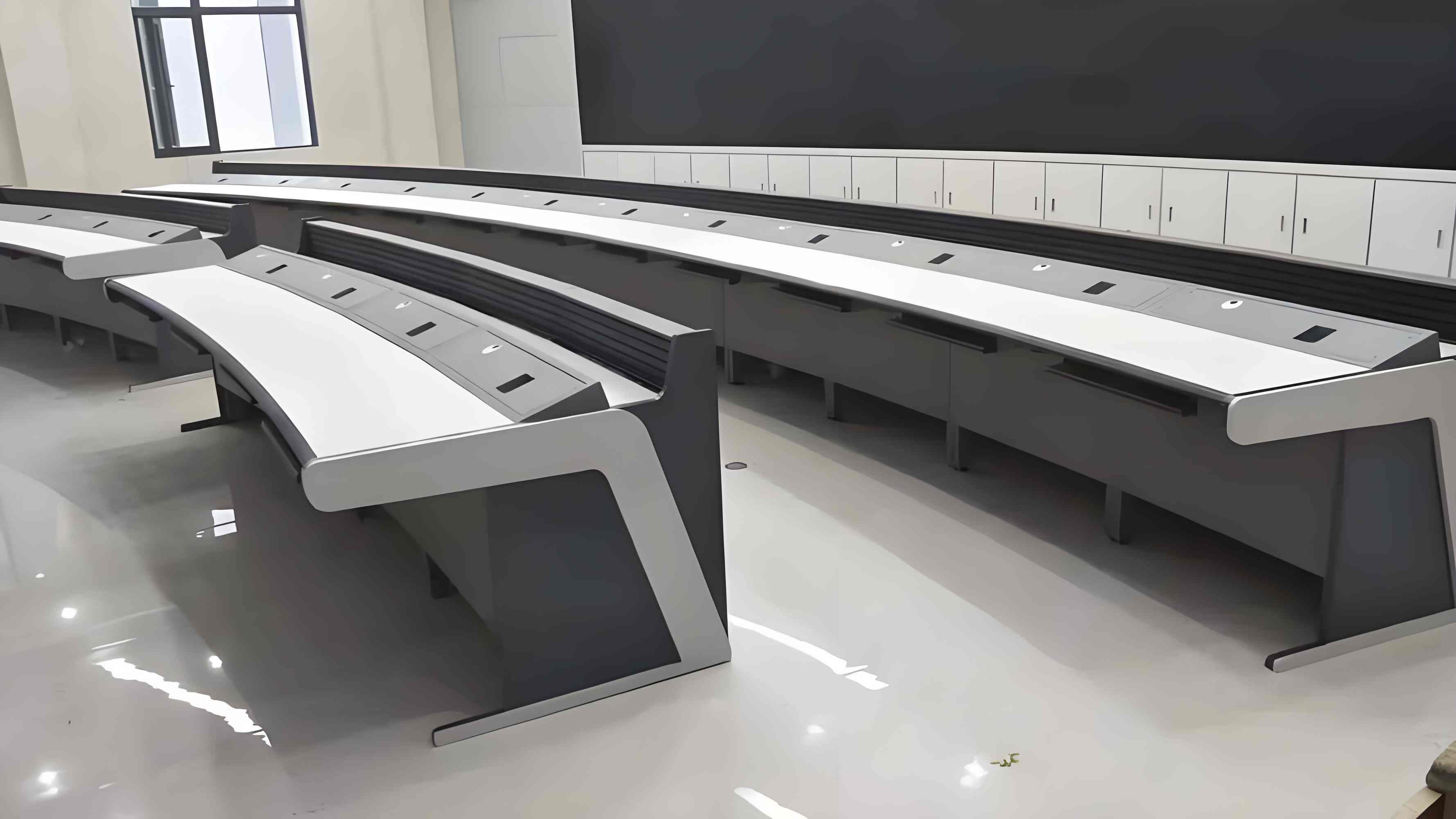

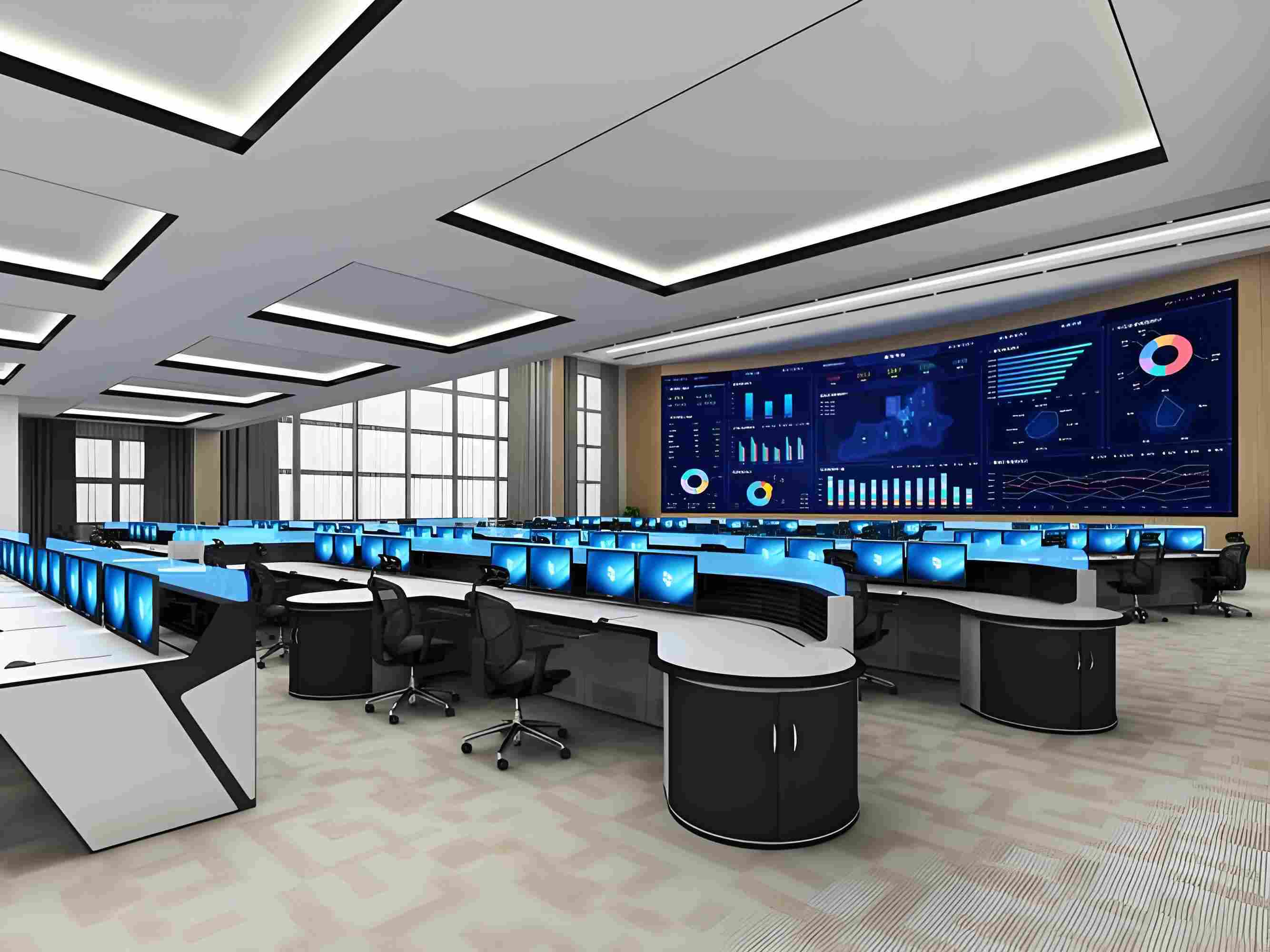

Den antar en modulär sammansatt struktur som stöder raka, bågformade, U-formade och andra halllayoutdesigner. Varje arbetsposition på den kan konfigureras oberoende med stödsystem för flera bildskärmar, dold kabelhantering, förvaringsutrymme för utrustning och jordningsskydd. Det tillåter skräddarsydd konfiguration per projektskala och leveranskrav.

1. Huvudram

Ramen på Power Dispatching Console är tillverkad av högkvalitativ SPCC kallvalsad stålplåt med tjocklek från 1,5 mm till 2,0 mm. Hela ramen genomgår syrabetning, fosfatering, avfettning och högtemperatur elektrostatisk sprutbehandling för att säkerställa rostbeständighet, korrosionsbeständighet, fuktbeständighet och deformationsbeständighet. Alla svetspositioner på den poleras smidigt utan vassa kanter.

Den avancerade versionen av den antar 6063-T5 industriell aluminiumlegeringsbalkstruktur, vilket ger högre total stabilitet, lättare vikt och starkare lastbärande prestanda. Den styva ramen kan bära långvarig tung belastning på flera skärmar utan att skaka eller deformeras, helt anpassad till långvarigt oavbrutet industriellt övervakningsarbete.

2. Antistatisk bänkskiva

Bänkskivan använder importerat HPL kompakt antistatiskt laminat, ett speciellt material för kraft- och datorrumskontrollutrustning. Ytresistiviteten är stabilt kontrollerad mellan 10⁶Ω och 10⁹Ω, vilket effektivt släpper ut statisk elektricitet som genereras av långvarig drift av elektronisk utrustning och skyddar industriella precisionskontrollvärdar, skickar kommunikationsutrustning och övervakningsterminaler.

Bänkskivan på den är brandskyddande, högtemperaturbeständig, reptålig och slagtålig. Den slitstarka kvaliteten uppfyller långvariga högfrekventa tangentbords- och musdriftskrav, utan blekning, ingen skalning och inga sprickor efter flera års användning.

3. Stark och svag strömisoleringssystem

Den är utrustad med dubbla oberoende kanalstrukturer för starkström och svagström. En metallisoleringsplatta är anordnad i mitten av produkten för att helt separera kraftledningar och signalledningar, undvika elektromagnetisk överhörning, skärmflimmer, signalfördröjning och datapaketförlust orsakad av strömstörningar.

Oberoende ledningshål, ledningsspår och bottenledningskanaler är reserverade för varje station i den. Alla kablar på den är dolda och snygga, vilket underlättar senare utrustningsunderhåll, linjebyte och systemuppgradering. Hela Power Dispatching Console är utrustad med standardjordade terminaler för att säkerställa ett säkert ekvipotentialskydd, som möter kraftindustrins säkerhetsstandarder.

4. Monteringsfästesystem för flera skärmar

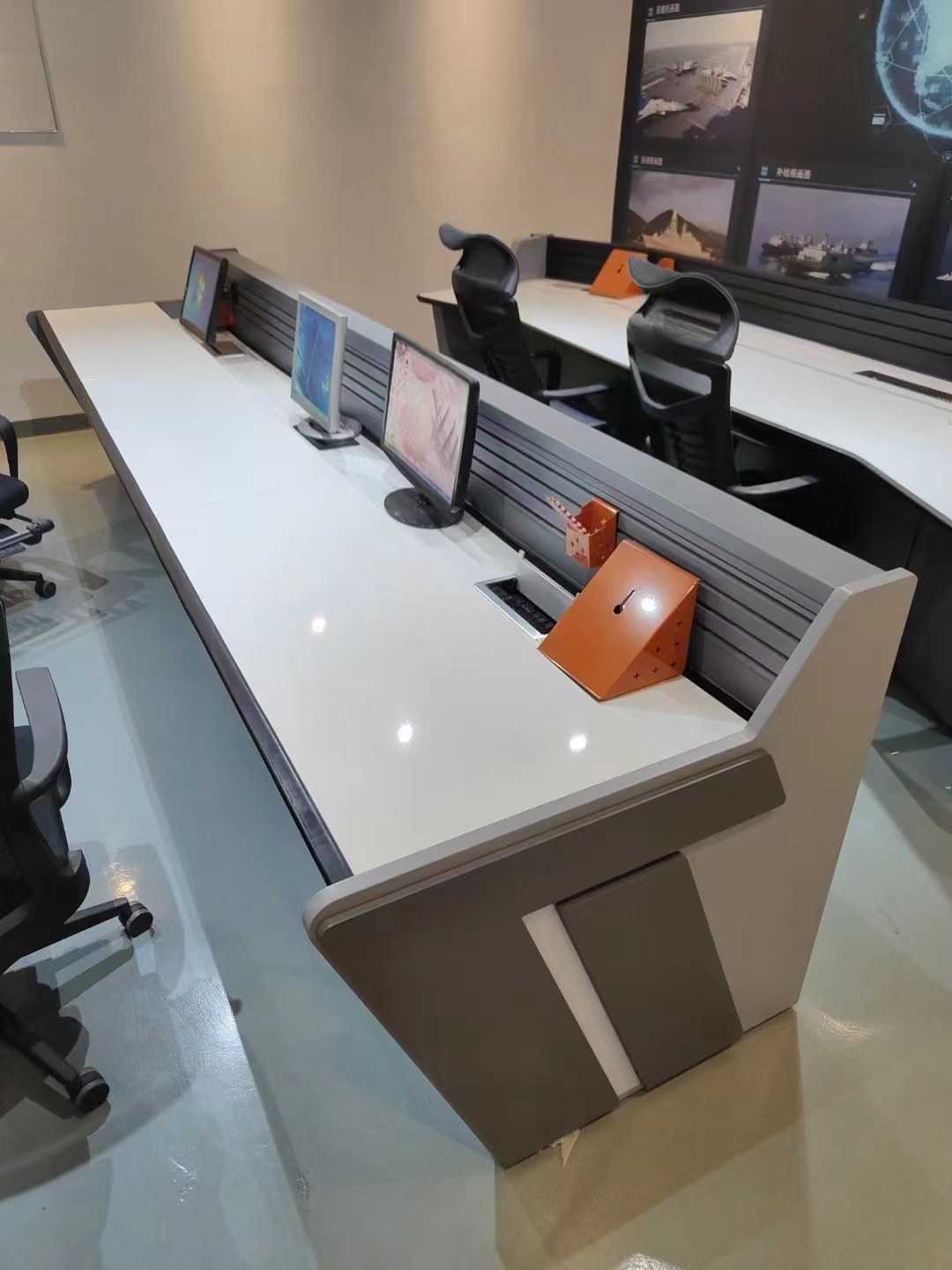

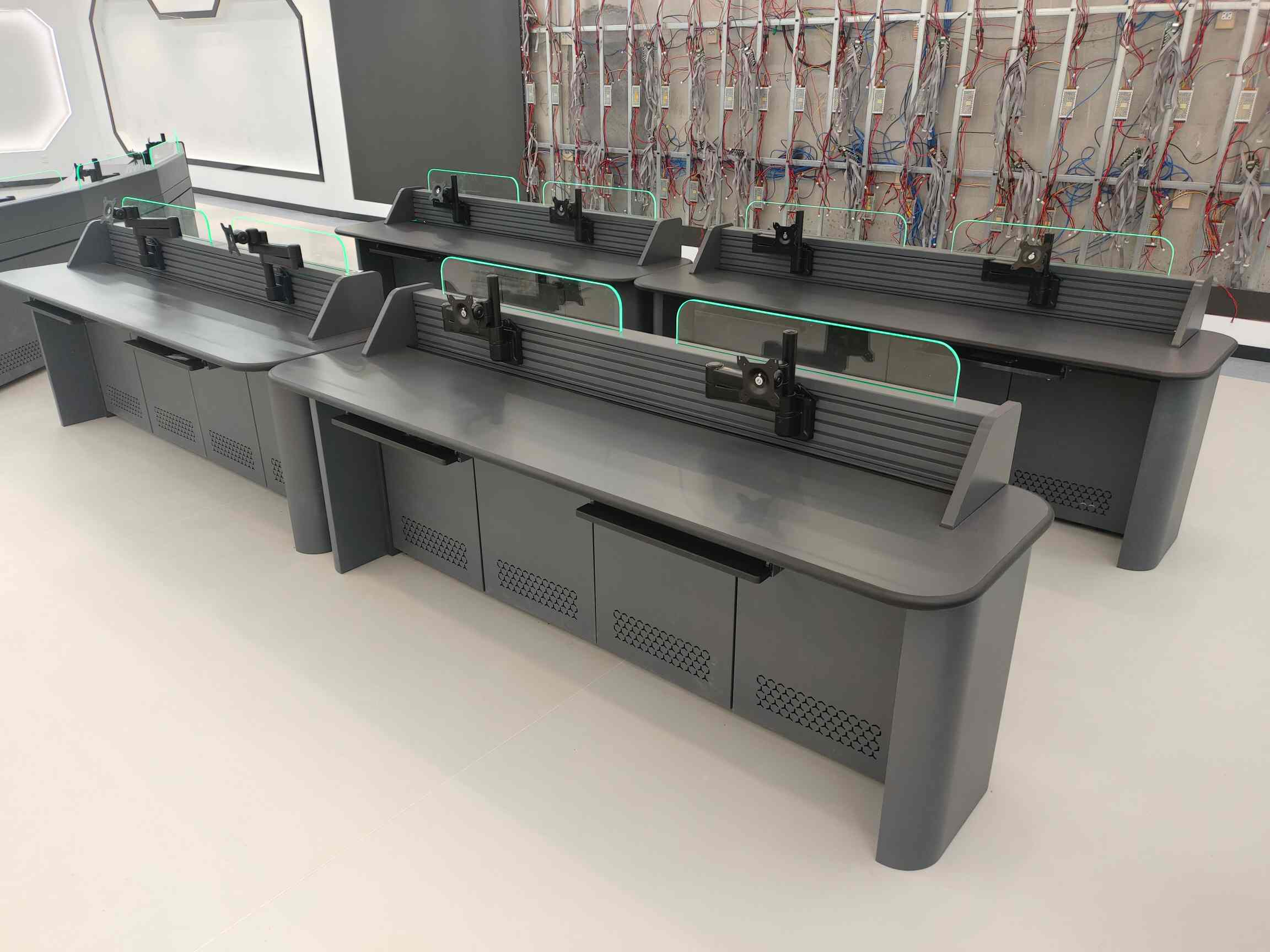

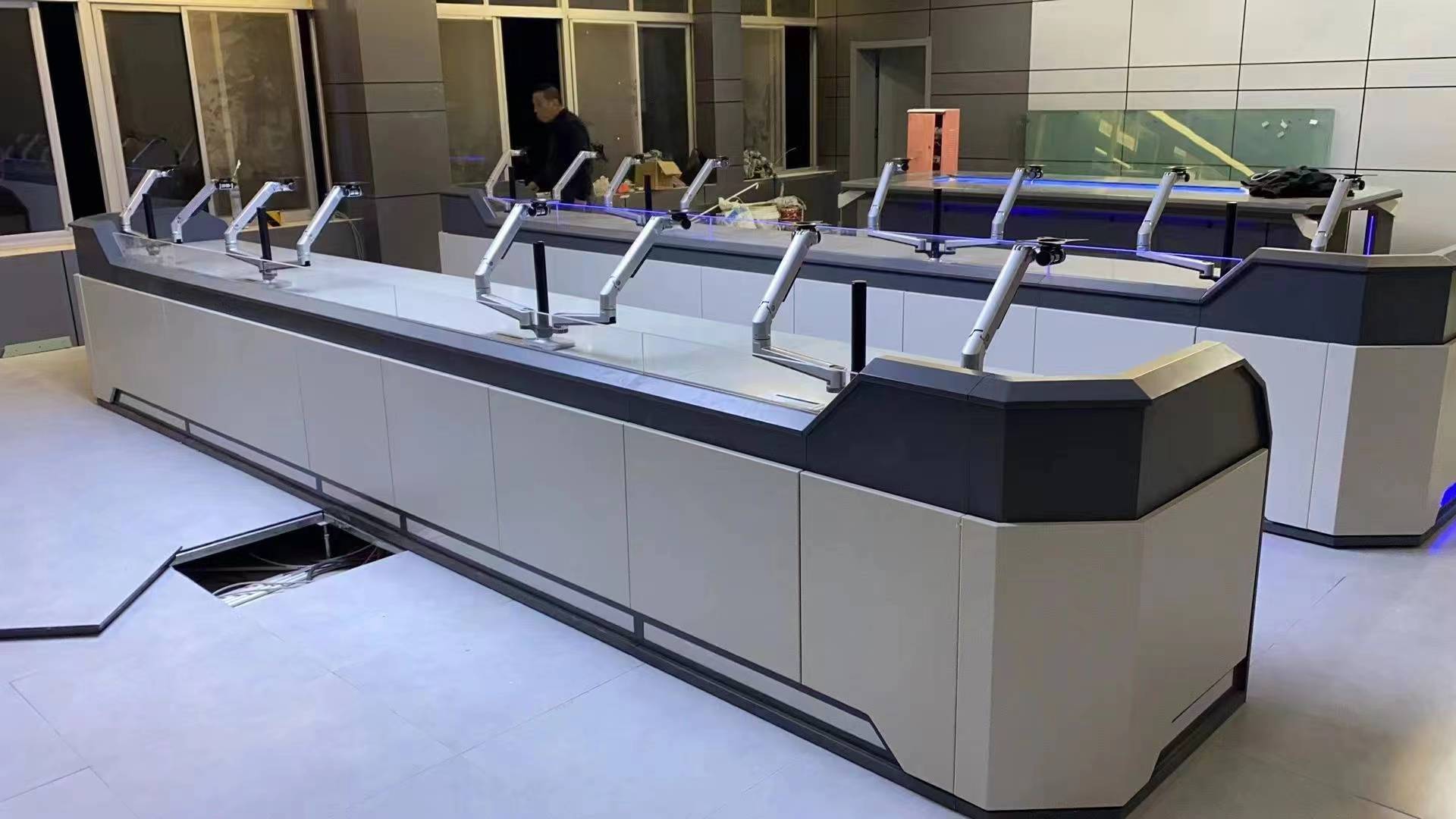

Den bakre delen av den är utrustad med en integrerad förtjockad bildskärmsmonteringsfäste som kan bära 2 till 6 bildskärmar per station. Fästet har förstärkt stålkonstruktion med stark bärförmåga, justerbara upp-ned- och vänster-höger-vinklar och flexibelt skärmarrangemang.

Fästet är lämpligt för visning av elnätsdiagram, sändning av datakurvor, utrustningens driftstatus, realtidsövervakningsvideor och krav på synkron visning i flera system. Fästet förblir stabilt utan att skaka under långvarig drift, vilket säkerställer tydliga och stabila övervakningsbilder.

5. Ergonomisk humaniserad design

Bänkskivan har mikrolutande ergonomisk design för att optimera förarens synvinkel och minska ögontrötthet. Den är utrustad med en dold infällbar tangentbordsbricka och smidig glidskena, vilket sparar utrymme och säkerställer ett snyggt skrivbord.

Power Dispatching Console erbjuder en valfri elektrisk höjdjusterbar funktion som stödjer sittande och stående omväxlande arbete, vilket effektivt förbättrar transportörernas komfort under lång tid. Den övergripande bågfaskonstruktionen förhindrar kollisionsskador och uppfyller helt säkerhets- och humaniserade designstandarder för industriella kontrollrum.

6. Modulär expansionsstruktur

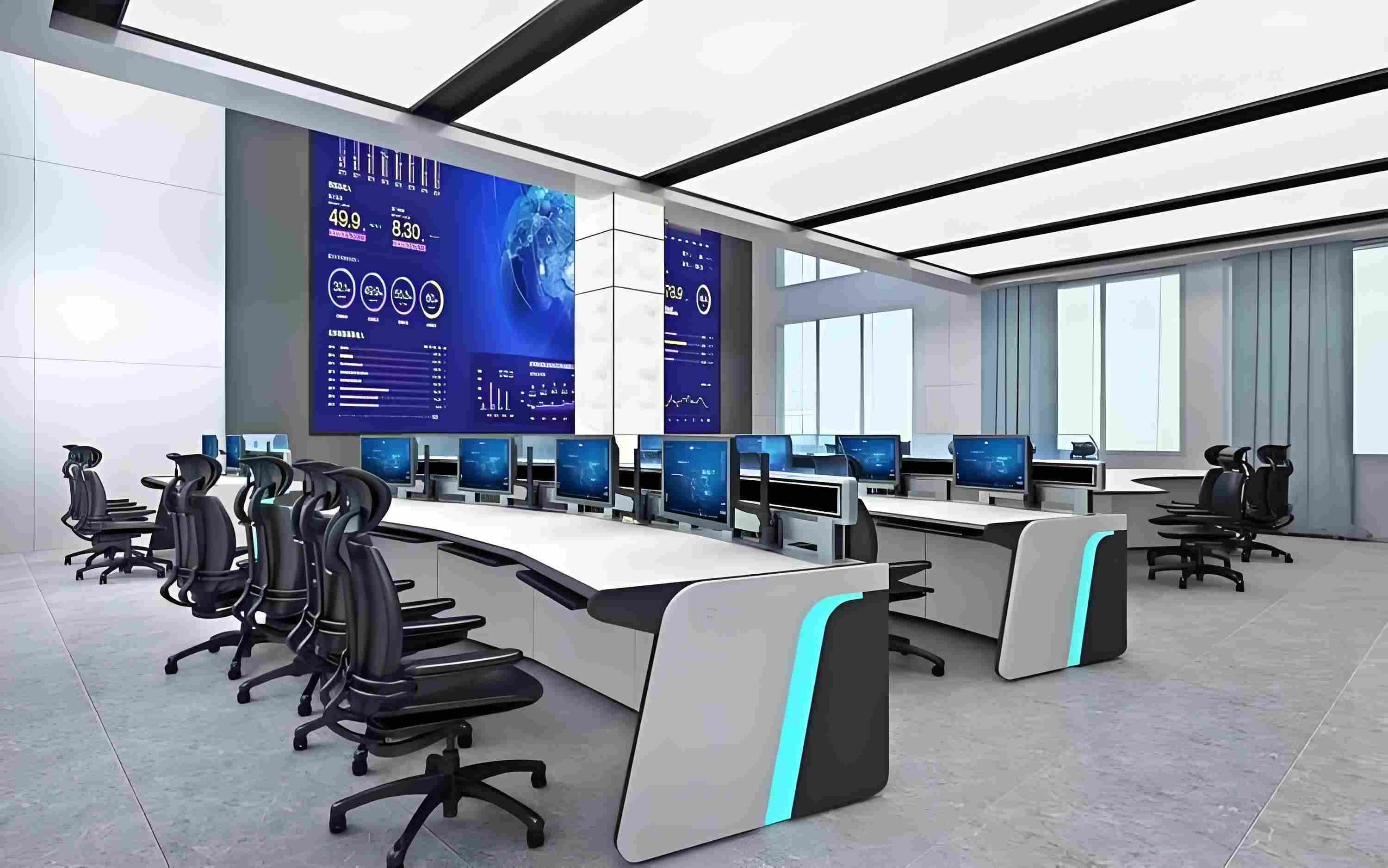

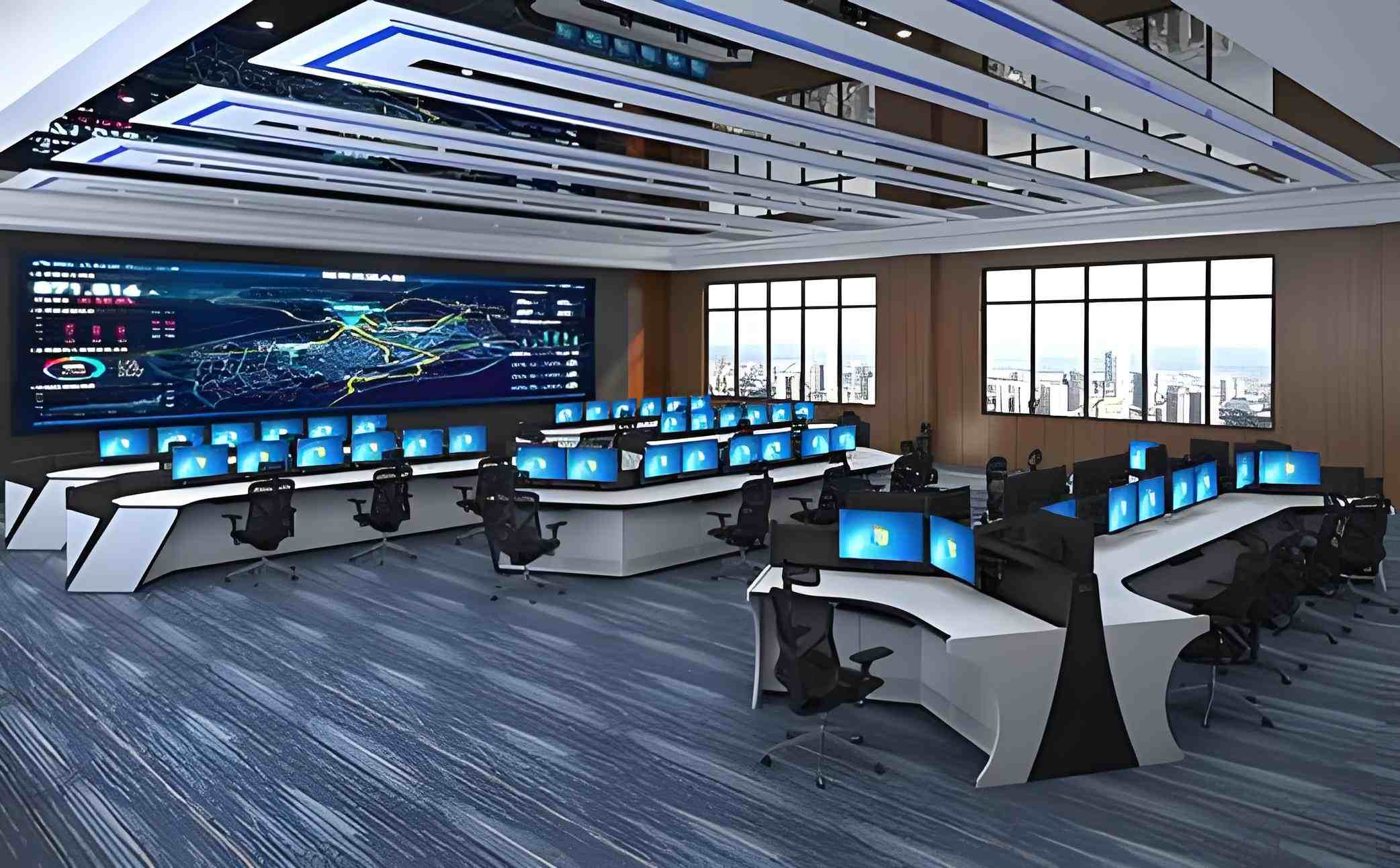

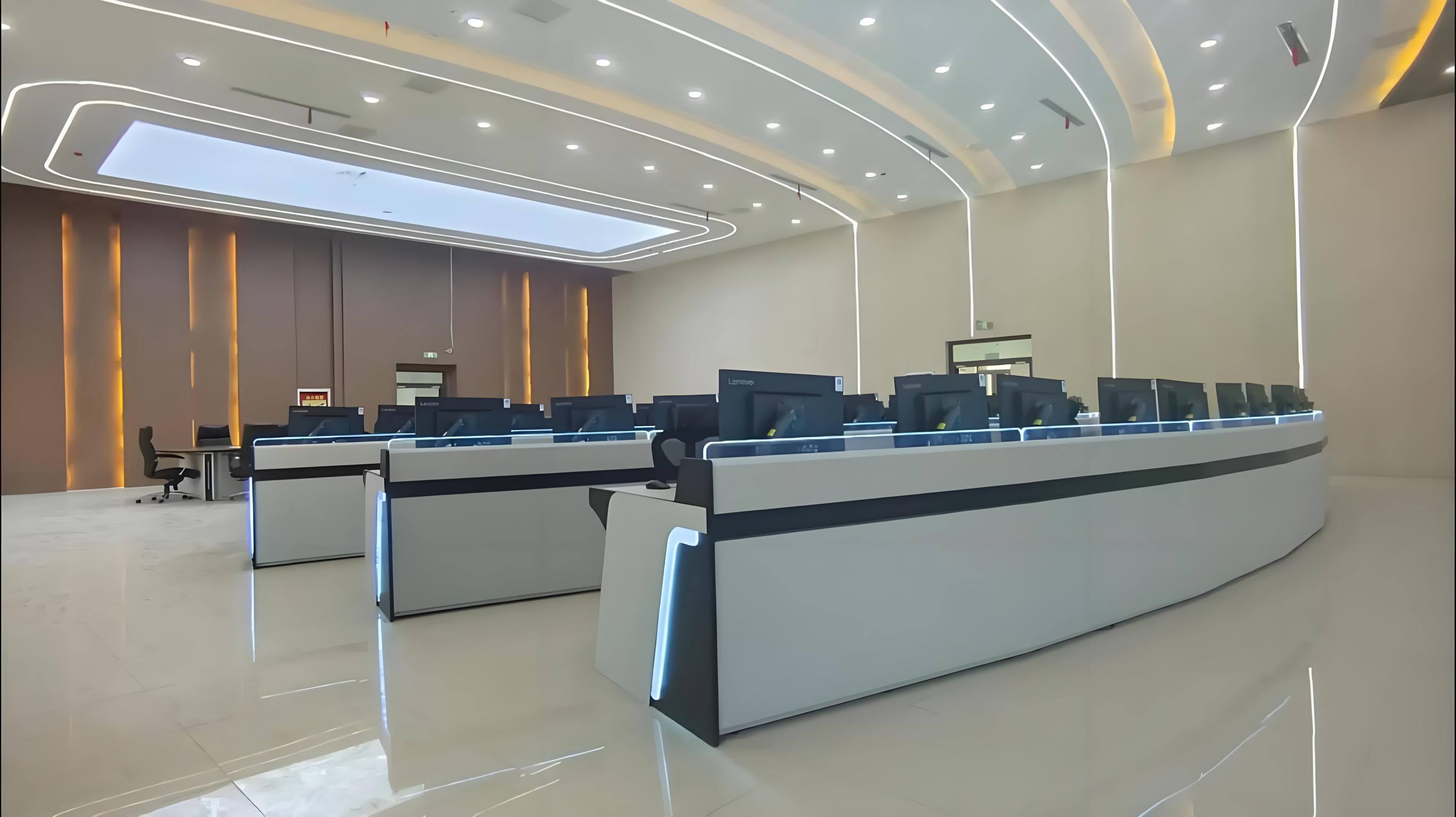

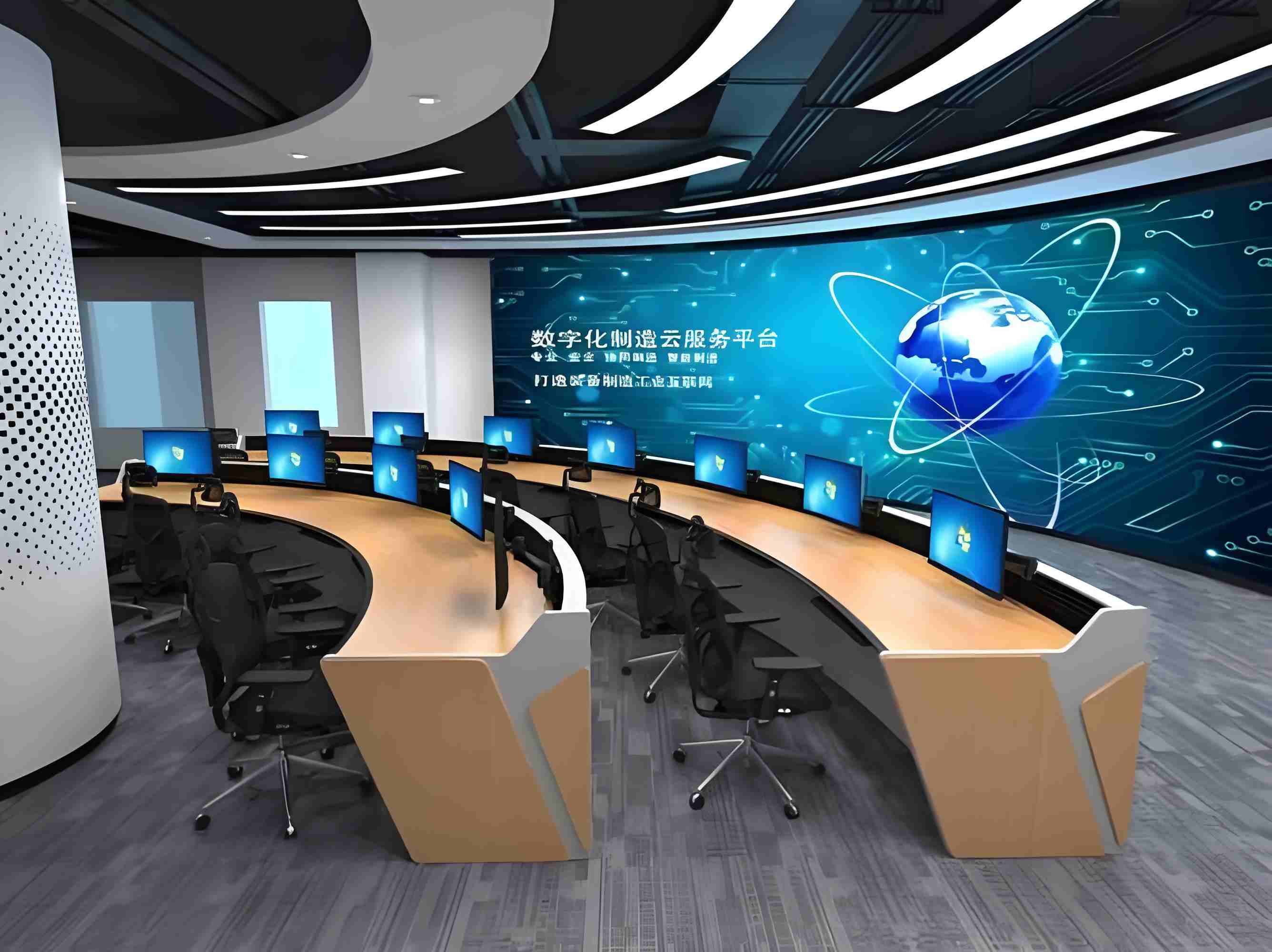

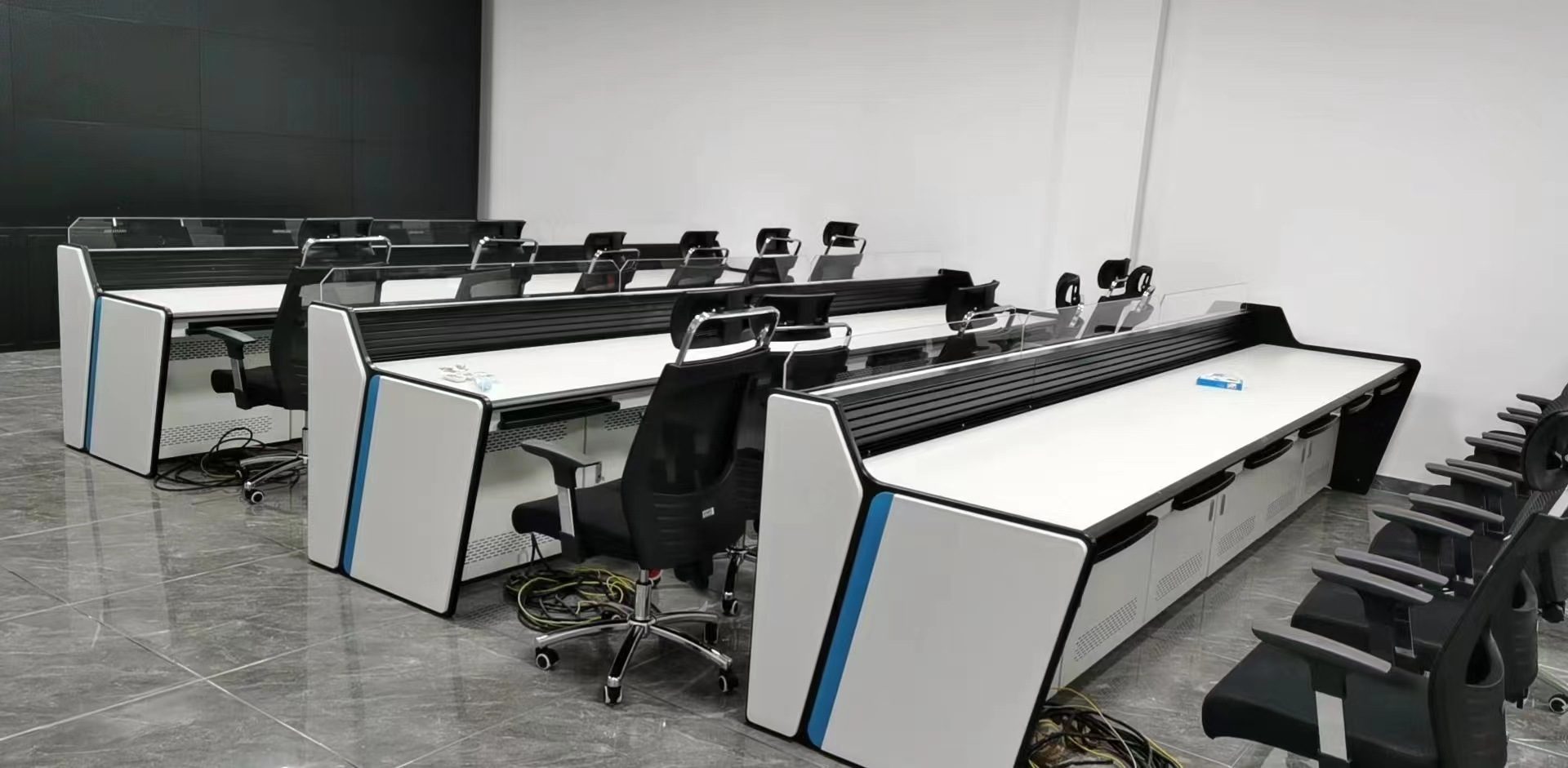

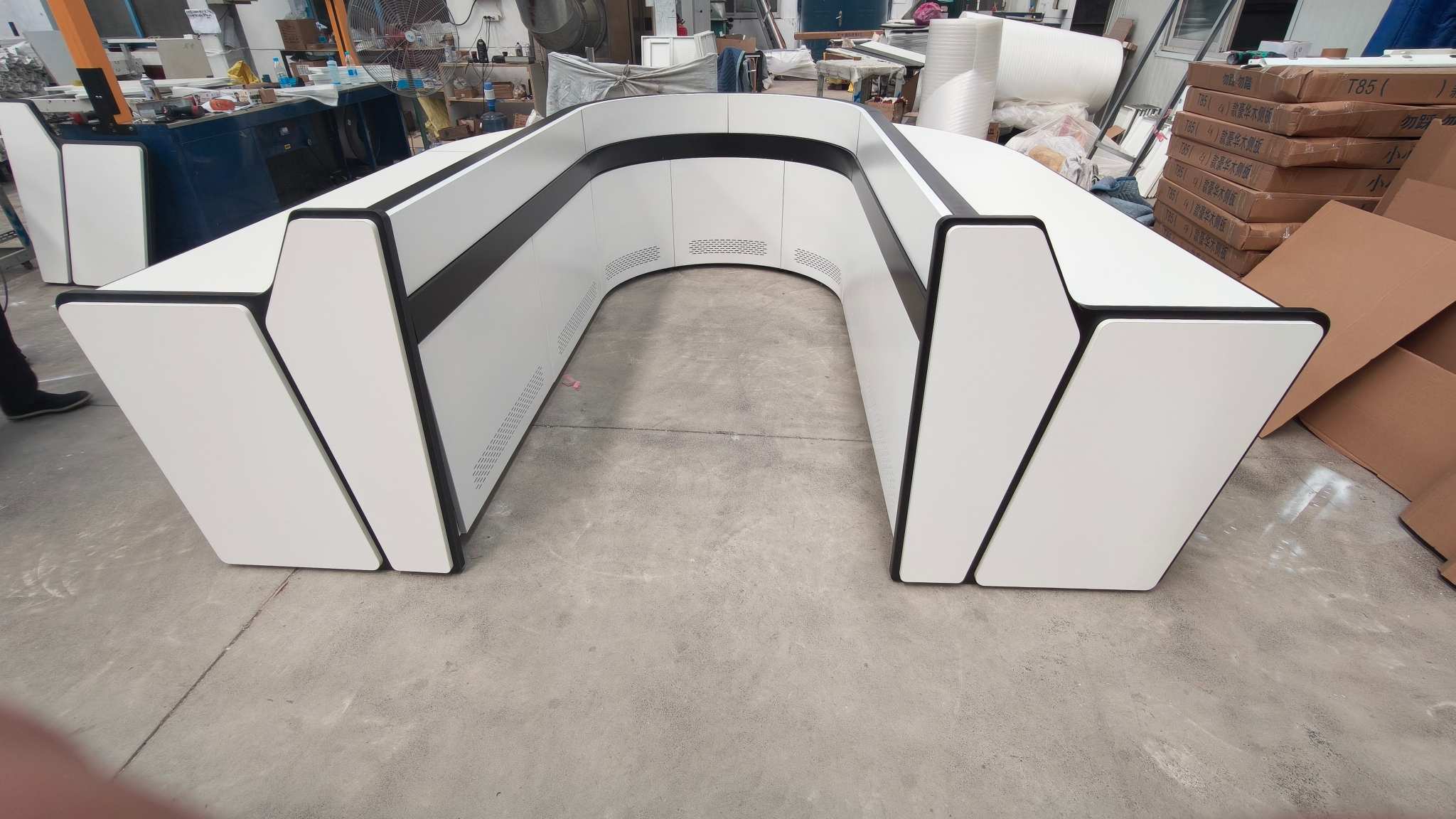

Produkten använder helt modulär standardiserad produktion som stöder obegränsad skarvning av enstaka eller flera stationer. Beroende på storleken på kontrollrummet kan Power Dispatching Console kombineras till linjär typ, bågtyp, U-typ och andra övergripande layouter.

Den modulära strukturen tillåter fritt tillägg, minskning och utbyte av funktionella moduler, vilket underlättar senare hallombyggnad, kapacitetsutbyggnad och utrustningsuppgradering. Den är lämplig för kontrollrum för små distributionsnät, medelstora centrala kontrollrum för kraftverk och stora provinshallar för distribution av elnät.

Produktfördelar

Den är skräddarsydd för kraftindustrins 24/7 högintensiva övervakningsscenarier. Power Dispatching Console visar enastående fördelar inom anti-elektromagnetisk störning, statisk eliminering, säkerhetsskydd, strukturell stabilitet och långvarig hållbarhet.

Jämfört med vanliga övervakningsbord är det mer professionellt, säkrare och mer anpassningsbart till komplexa elektromagnetiska miljöer.

Alla material är brandskyddande, miljövänliga och hållbara, och uppfyller internationella industrisäkerhetsstandarder och kraftindustrins inspektionskrav. Produkten är den föredragna styrarbetsstationen för elnätsföretag, kraftverk, nya energiprojekt och EPC-företag inom energiteknik.

Tillämpningsomfång

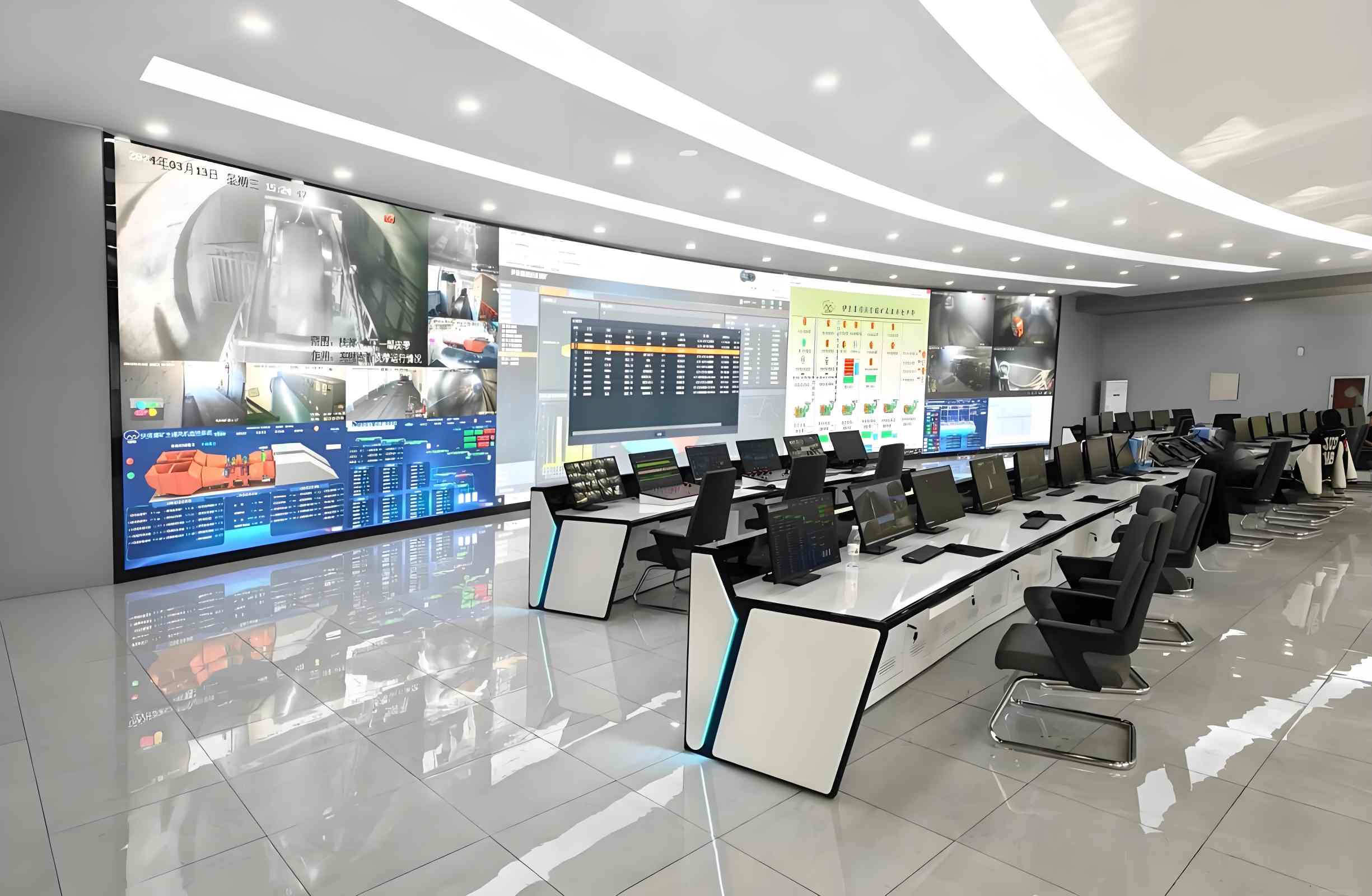

Power Dispatching Console gäller elnätscentraler, kommunala elcentralers kontrollrum, distributionsnätverksövervakningscenter, centrala kontrollrum för värmekraftverk, övervakningsrum för vattenkraftverk, kontrollcenter för vindkraft och solenergi, övervakningsrum för energilagringsstationer, centraliserade kontrollrum för transformatorstationer och schemaläggningscentraler för kraftkommunikation.

Tekniska parametrar

1. Rammaterial: 1,5–2,0 mm SPCC kallvalsat stål / 6063-T5 aluminiumlegering
2. Bänkskivamaterial: Valfritt antistatiskt HPL kompaktlaminat eller antistatisk brandsäker skiva
3. Ytresistivitet: 10⁶–10⁹Ω
4. Jordningsresistans: ≤1Ω
5. Statisk lastkapacitet: ≥100kg/㎡
6. Driftläge: Fast / Elektrisk höjdjusterbar tillval
7. Ledningskonstruktion: Oberoende stark och svag strömisoleringskanal
8. Livslängd: Mer än 15 år under normala arbetsförhållanden
